- Костный лабиринт
-
Костный лабиринт (labyrinthus osseus) (рис. 290), в свою очередь, состоит из трех частей.
Преддверие (vestibulum) (рис. 287, 290) является овальной полостью, располагающейся в центральной части лабиринта между барабанной полостью и внутренним слуховым проходом, и имеет общую стенку со средним ухом, на которой находится окно преддверия. На внутренней стенке преддверия есть два так называемых кармана, представляющих собой сферическое углубление (recessus sphericus) и эллиптическое углубление (recessus ellipticus). Они соединены друг с другом узким вертикальным карманом, называемым гребешком преддверия (pyramis vestibuli). Изнутри карманы выстланы плоским эпителием, кроме участков, представляющих собой решетчатые пятна (maculae cribrosae) — маленькие отверстия, выстланные цилиндрическим эпителием. Здесь находятся опорные и волосковые клетки, от которых отходят нервные волокна вестибулярной части слухового нерва. Поверхность эпителия покрыта отолитовой мембраной, содержащей отолиты и статоконии — кристаллы карбоната кальция.
Заднее эллиптическое углубление имеет пять отверстий, соединяющих его с полукружными каналами. В переднем сферическом углублении есть небольшое улитковое углубление (recessus cochlearis), где располагается слепой конец перепончатой улитки.
Полукружные каналы (canales semicirculares) (рис. 287, 290) располагаются в заднем отделе костного лабиринта и представляют собой три взаимно перпендикулярные дугообразные трубки, наполненные эндолимфой. По обеим сторонам каждого канала находятся костные ножки, одна из которых слегка расширена и называется ампулярной костной ножкой (crus osseum ampullae) (рис. 290), а другая — простой костной ножкой (crus osseum simplex) (рис. 290). Простые ножки переднего и заднего каналов объединяются в общую костную ножку (crus osseum commune) (рис. 290). В расширениях ножек, ампулах, находятся слуховые гребешки, содержащие клетки чувствительного эпителия, от которого идут веточки вестибулярного нерва.
Улитка (cochlea) (рис. 287, 290, 291) располагается в передней части костного лабиринта, имеет конусообразную форму и представляет собой перепончатый спиралевидный канал, образующий два с половиной завитка вокруг стержня (modiolus) (рис. 291, 292) и слепо заканчивающийся в куполе улитки (cupula cochleae) (рис. 290). Купол возвышается над основанием улитки (basis cochleae) на 4—5 мм. Каждый завиток отделен от другого стенкой, образованной костным веществом улитки.
Стержень улитки состоит из губчатой костной ткани и представляет собой внутреннюю стенку канала. Основание стержня (basis modioli) выходит к внутреннему слуховому проходу. В полости спирального канала по всей длине стержня располагается спиральная костная пластинка (lamina spiralis ossea) (рис. 291, 292). Посредством нее полость улитки разделяется на две части: верхний ход, который совмещается с преддверием лабиринта и называется лестницей преддверия (scala vestibuli) (рис. 291, 292), и нижний ход, совмещающийся с окном улитки барабанной полости и называющийся барабанной лестницей (scala tympani) (рис. 291, 292). В области купола улитки оба хода совмещаются, образуя отверстие улитки (helicotrema) (рис. 291).
Спиральная пластинка, начинаясь от стержня, не доходит до стенки спирального канала, а заканчивается на середине поперечника канала. Между свободным краем костной спиральной пластинки и стенкой улитки находится спиральная перепонка (membrana spiralis) (рис. 292), которая является продолжением перепончатой улитки.
Рис. 287. Наружное, среднее и внутреннее ухо (фронтальный разрез):
1 — завиток; 2 — молоточек; 3 — наковальня; 4 — стремя; 5 — полукружные каналы; 6 — улитка; 7 — преддверие;
8 — наружный слуховой проход; 9 — ладья; 10 — внутреннее ухо; 11 — среднее ухо (барабанная полость);
12 — барабанная перепонка; 13 — наружное ухо; 14 — противозавиток; 15 — раковина уха;
16 — ушной хрящ; 17 — слуховая труба; 18 — ушная долька
Рис. 290. Костный лабиринт (вид спереди):
1 — передний полукружный канал; 2 — ампулярные костные ножки; 3 — общая костная ножка;
4 — завитки улитки; 5 — купол улитки; 6 — задний полукружный канал; 7 — боковой полукружный канал;
8 — простая костная ножка; 9 — преддверие

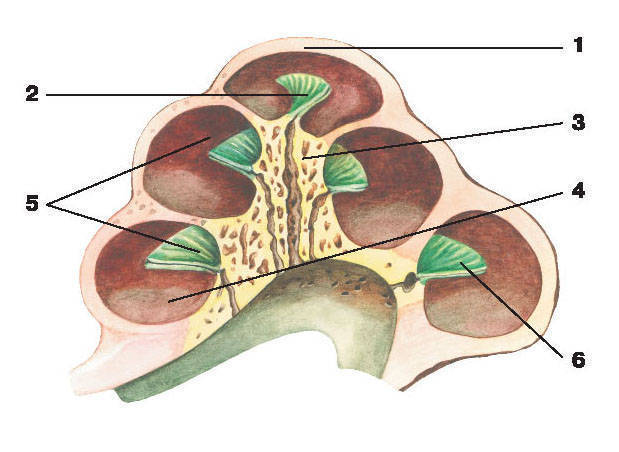

Рис. 291. Костная улитка:
1 — верхний завиток улитки; 2 — отверстие улитки; 3 — стержень; 4 — барабанная лестница;
5 — лестница преддверия; 6 — спиральная костная пластинка
Рис. 292. Перепончатый лабиринт (разрез через основной завиток улитки):
1 — лестница преддверия; 2 — стержень; 3 — улитковый проток (перепончатая улитка);
4 — покровная мембрана; 5 — спиральная перепонка; 6 — базилярная пластинка; 7 — кортиев (спиральный) орган;
8 — спиральная костная пластинка; 9 — барабанная лестница; 10 — костная стенка улитки
